车型号
|
HNY5080JGK18E
|
||||||||
主要技术参数
|
底盘型号
|
长×宽×高(mm)
|
后悬
|
总质量(Kg)
|
轴距
|
发动机排放
|
|||
EQ1080SJ8BDC
|
8400×2310×3510
|
2280
|
7490
|
3800
|
国V
|
||||
上装基本配置
|
臂架
|
臂架形式
|
三节折臂
|
||||||
材料
|
HQ60/5mm
|
||||||||
臂架截面
|
四边形
|
||||||||
起伏角度
|
0°-70°(相对水平面)
|
||||||||
作业工况
|
最大作业高度
|
18m
|
|||||||
最大作业高度时作业幅度
|
1.6m
|
||||||||
最大作业幅度
|
7.5m
|
||||||||
最大作业幅度时作业高度
|
10.4m
|
||||||||
回转
|
双向360°连续回转
|
||||||||
吊臂
|
最大起吊质量
|
900Kg
|
|||||||
伸缩起重臂
|
无伸缩
|
||||||||
最大起吊高度
|
8.3m
|
||||||||
最大起吊幅度
|
6.7m
|
||||||||
起升机构
|
IQKN1B6Y;单绳拉力800 Kg
|
||||||||
钢丝绳
|
(40m)Φ8
|
||||||||
吊钩
|
1T
|
||||||||
支腿
|
支腿型式
|
前后H型
|
|||||||
支腿材料
|
型材Q345B/5mm
|
||||||||
支腿跨距
|
纵向(mm):4650(4160),横向(mm):3900
|
||||||||
液压锁
|
四个支腿都带双向液压锁
|
||||||||
后支腿频闪灯
|
黄色;两只
|
||||||||
车厢
|
材料
|
优质碳钢及型材,铺3㎜防滑花纹钢板
|
|||||||
工具箱
|
1200*400*400;模具冲压门,带不锈钢门锁
|
||||||||
围栏
|
Φ20不锈钢管
|
||||||||
踏步
|
驾驶室左侧带上下踏步
|
||||||||
侧、后防护
|
优质碳钢冷弯型材;强度高
|
||||||||
轮罩
|
模具成型,美观,强度高
|
||||||||
洗手水箱
|
无
|
||||||||
转台
|
立臂
|
低合金钢板拼焊组成
|
|||||||
回转支承
|
单排四点接触球式带外齿,QWD710.20A
|
||||||||
减速机
|
齿轮传动式,IHKN3B6Y
|
||||||||
马达
|
BMT-310
|
||||||||
吊篮
|
额定载荷
|
≤200Kg
|
|||||||
尺寸
|
长X宽X高(mm):1080x620X1150
|
||||||||
调平形式
|
外置拉杆机械调平
|
||||||||
保险带
|
一副
|
||||||||
调平装置
|
机械调平,拉杆外置
|
||||||||
液压系统
|
液压油箱
|
80L;带液位表
|
|||||||
齿轮泵
|
定量泵,流量25ml/r
|
||||||||
工作压力
|
带压力表;16MPa
|
||||||||
液压阀组
|
集成电磁阀组
|
||||||||
油缸
|
11只;带双向平衡阀或液压锁进行锁止,保证安全
|
||||||||
操作系统
|
支腿
|
手动操作,各支腿可单独可调,上下车互锁
|
|||||||
操作方式
|
手动和电动结合
|
||||||||
臂架动作
|
转台和吊篮电动双位操作
|
||||||||
发动机启动、熄火
|
转台和吊篮双位操作
|
||||||||
发动机油门
|
手动拉线
|
||||||||
油漆
|
知名品牌油漆;颜色光滑,线条美观;
|
||||||||
标识及标牌
|
清晰、醒目、永久不褪色
|

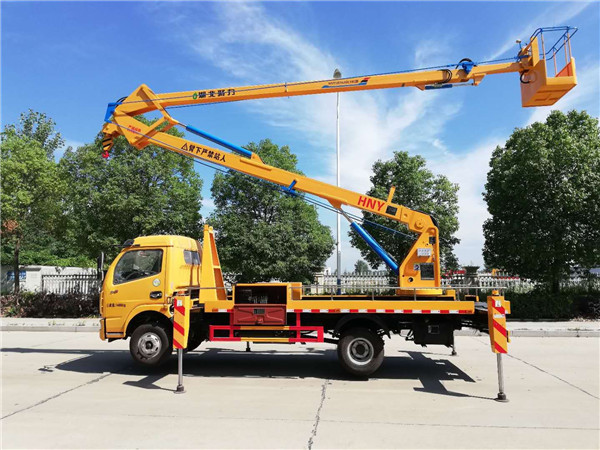

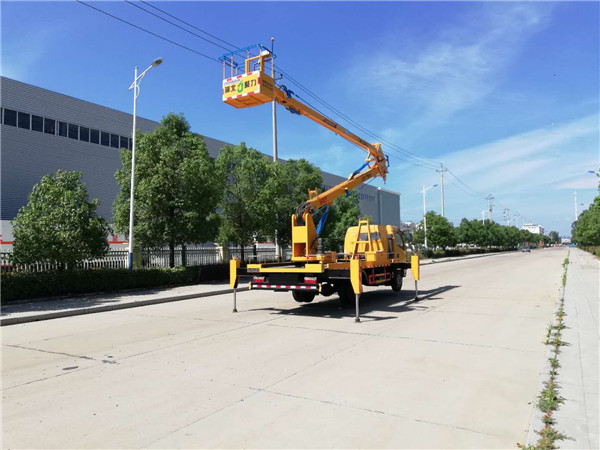

东风18米高空作业车主要是通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
高空作业车厂家使用最新颁布执行的国家标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达到国家标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。
引用有以下标准:
1)GB/T9465《高空作业车》
2)GB3766 《液压系统通用技术条件》
3)GB7258《机动车运行安全技术条件》
4)GB1589 《汽车外廓尺寸载荷及质量限值》
5)GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6)GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7)QC/T252 《专用汽车定型试验规程》
8)JB/ZQ3011工程机械焊接通用技术条件
9)JG5099 《高空作业机械安全规则》
10)CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
3、使用环境条件
1)海拔高度: ≤1000米
2)环境温度: -5℃ ~ +40℃
3)相对湿度: ≤95%(25℃)
4)抗震能力: 地面水平加速度 0.3g
地面垂直加速度 0.15g
同时作用持续三个正弦波
安全系数 1.67
5)最大日温差: 15℃
6)日照强度(风速0.5m/s时):0.1W/cm2
7)最大风速: ≤ 10.7m/s1)
第一步:购车洽谈:通过电话联系或实地考察洽谈车辆型号、价格和相关要求。
第二步:签订合同:双方签订车辆购销合同并预付合同定金(传真签订合同、实地签订合同均可)。
第三步:安排生产:我公司根据合同要求,安排车间生产。
第四步:交付车辆:车辆交付验收,支付车辆余款,完成相关手续。
交付方式:客户可自提车辆,也可协商由我公司安排送车并协定相关费用.更多详细订车流程请来电咨询!
